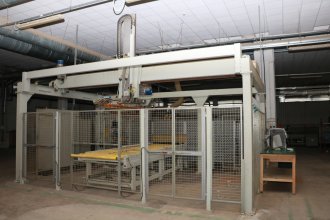

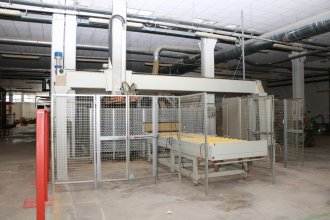

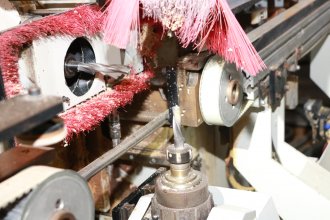

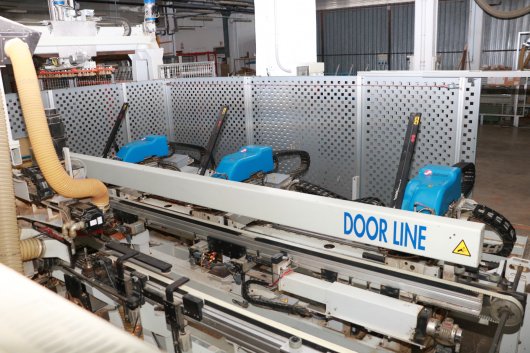

Centre d'usinage et d'entaillage DOORLIGNE

Centre d'usinage et d'entaillage DOORLIGNE

Descriptif :

    CENTRE D'USINAGE A COMMANDE NUMERIQUE POUR L'USINAGE SIMULTANE DE :
    - LOGEMENT SERRURES
    - TROU CLE ET POIGNEE
    - LOGEMENT PAUMELLES OU POSE DE FICHES ANUBA
    SUR PORTES ASSEMBLEES.

    CARACTERISTIQUES TECHNIQUES :
    STRUCTURE COMPOSEE D' UN BATI MONOLITHIQUE ONT SONT MONTES DEUX
    SUPPORTS, UN FIXE ET UN MOBILE.

    SUPPORT FIXE :
    - ELECTROMANDRIN HORIZONTAL DE 5,5 KW
    - VITESSE DE ROTATION DE 1.000 A 18.000 TRS/MN
    - BLOCAGE OUTILS AVEC PINCE ER 25 DIAM. 16 MM ET ECROU DE SERRAGE
    - 3 AXES CONTROLES EN CONTINU - MOUVEMENT PAR MOTEURS BRUSHLESS
    - INTERPOLATION CIRCULAIRE
    - PREDISPOSITION MECANIQUE POUR LE LOGEMENT DES GROUPES DE FRAISAGE
    VERTICAUX SUPERIEUR ET INFERIEUR ( DISPONIBLES EN OPTION )
    - VARIATEUR POUR GROUPE DE FRAISAGE DE 5,5 KW

    SUPPORT MOBILE :
    - VITESSE DE DEPLACEMENT 25 M/MN
    - MOUVEMENT PAR VIS ET DOUILLES A RECIRCULATION DE SPHERES TREMPEES
    ET RECTIFIEES.
    - MOTEUR BRUSHLESS
    - DEPLACEMENT SUR GLISSIERES LINEAIRES AVEC PATINS A RECIRCULATION
    DE SPHERES - RACLEUR SUR LES COTES ET SOUFFLET DE PROTECTION
    - MOUVEMENT AUTOMATIQUE GERE PAR LA COMMANDE NUMERIQUE EN FONCTION
    DE LA LARGEUR DE LA PORTE A USINER
    - POUTRE PREDISPOSEE AU MONTAGE DE 1 A 4 GROUPES POUR LA POSE DE
    FICHES ANUBA ET/OU GROUPES DE FRAISAGE POUR PAUMELLES
    - INCLINAISON POUTRE DE - 3° A + 19°

    TABLE DE TRAVAIL GEREE PAR LA COMMANDE NUMERIQUE :
    - 2 TAPIS TRANSPORTEURS  POUR LE CYCLE DE CHARGEMENT ET DECHARGEMENT
    AUTOMATIQUE
    - 2 BUTEES DE POSITIONNEMENT, UNE POUR L'USINAGE DE LA PORTE DROITE,
    LA SECONDE POUR L'USINAGE DE LA PORTE GAUCHE.
    BUTEES DOTEES DU MOUVEMENT " UP-DOWN" POUR PERMETTRE LE
    POSITIONNEMENT DE LA PORTE.
    - 4 VERINS POUSSEURS ESCAMOTABLES SUR LE SUPPORT MOBILE
    - 4 BUTEES D'ALIGNEMENT SUR LE SUPPORT FIXE
    - 4 PRESSEURS SUR LE SUPPORT MOBILE
    - 4 PRESSEURS SUR LE SUPPORT FIXE

    COMMANDE NUMERIQUE "SINCRO"

    INTERFACE UTILISATEUR SUR PC
    PC COMPAQ DESTOP PRO
    PROCESSEUR INTEL CELERON 1,3GHZ
    RAM : 128 MB
    DISQUE DUR : 20 GB
    LECTEUR CD ROM
    LECTEUR DISQUETTE DE 3,5"
    ECRAN : COULEURS 17"
    CARTE VIDEO INTEL 3D DIRECT AGP
    CARTE ETHERNET POUR LE BRANCHEMENT EN RESEAU
    PORTS : DEUX SERIES (RS 232 - RS 485), UN PARALLELE ET DEUX USB
    MODEM INTERNE 56 KB
    CONNECTEURS POUR MICROPHONE, AUDIO STEREO IN/OUT
    ENTREE CLAVIER PS2
    MEMBRANE DE PROTECTION CLAVIER
    SOURIS : ENTREE PS2
    SYSTEME OPERATIF WINDOWS
    GARANTIE DE 3 ANS SUR SITE DANS LE MONDE ENTIER
    SOFTWARE :
    - PROGRAMMATION GRAPHIQUE DE FRAISAGE ET POSE DE FICHES ANUBA
    - REALISATION DE PROFILS ET DESSINS PARAMETRIQUES
    - EDITOR OUTILS ET EQUIPEMENT MACHINE
    - VISUALISATION GRAPHIQUE DES SUPERFICIES USINABLES
    - DIAGNOSTIQUE ENTREES/SORTIES DE PROGRAMMES EN EXECUTION

    NORMES DE SECURITE CE :
    - PANNEAUX DE PROTECTION PERIMETRALE EMPECHANT L'ACCES
    - CIRCUIT ELECTRIQUE AUX NORMES CE

Composition :

Electromandrin Vertical supérieur:

    • ODOOR003
    ELECTROMANDRIN DE 3,3 KW
    - VITESSE DE ROTATION DE 1.000 A 18.000 TRS/MN
    - ATTACHE PINCE ER 25 ( DIAM. DE 5 A 16 MM ) AVEC ECROU DE SERRAGE
    - PINCE ER 25 DIAM. 16 MM
    - VARIATEUR DE FREQUENCE

    • ODOOR006
    CHARIOT PORTE - ELECTROMANDRIN VERTICAL PNEUMATIQUE
    - MOUVEMENT VERTICAL, TRANSVERSAL  ET LONGITUDINAL PNEUMATIQUE
    # NE PERMET PAS LES INTERPOLATIONS

Electromandrin vertical inférieur:

    • ODOOR003
    ELECTROMANDRIN DE 3,3 KW
    - VITESSE DE ROTATION DE 1.000 A 18.000 TRS/MN
    - ATTACHE PINCE ER 25 ( DIAM. DE 5 A 16 MM ) AVEC ECROU DE SERRAGE
    - PINCE ER 25 DIAM. 16 MM
    - VARIATEUR DE FREQUENCE
• ODOOR006
    CHARIOT PORTE - ELECTROMANDRIN VERTICAL PNEUMATIQUE
    - MOUVEMENT VERTICAL, TRANSVERSAL  ET LONGITUDINAL PNEUMATIQUE
    # NE PERMET PAS LES INTERPOLATIONS

Electromandrin horizontal :

    • ODOOR003
    ELECTROMANDRIN DE 3,3 KW
    - VITESSE DE ROTATION DE 1.000 A 18.000 TRS/MN
    - ATTACHE PINCE ER 25 ( DIAM. DE 5 A 16 MM ) AVEC ECROU DE SERRAGE
    - PINCE ER 25 DIAM. 16 MM
    - VARIATEUR DE FREQUENCE
• ODOOR006
    CHARIOT PORTE - ELECTROMANDRIN HORIZONTAL PNEUMATIQUE
    - MOUVEMENT VERTICAL, TRANSVERSAL  ET LONGITUDINAL PNEUMATIQUE
    # NE PERMET PAS LES INTERPOLATIONS


COMPOSITION CHARIOTS ARRIERE 3 GROUPES DE FICHAGE :

AXE CHARIOTS ARRIERE

    • ODOOR012      NB3
    CHARIOT PORTE - GROUPES DE FICHAGE ET/OU GROUPES DE FRAISAGE POUR
    L'USINAGE DES LOGEMENTS PAUMELLES.
    - MOTORISATION BRUSHLESS
    - POSITIONNEMENT GERE PAR LA COMMANDE NUMERIQUE
    - INTERPOLATION LINEAIRE ET CIRCULAIRE
    # 4 CHARIOTS MAXIMUM

• OBG01506        NB3
    GROUPE DE PERCAGE/VISSAGE POUR FICHES ANUBA MALES ET FEMELLES
    - MANDRIN DE PERCAGE AVEC MOTEUR DE 0,75 KW
      VITESSE DE ROTATION DE 3.700 TR/MN
    - MANDRIN DE VISSAGE AVEC MOTEUR DE 0,75 KW
      VITESSE DE ROTATION DE 400 TR/MN.
    - SYSTEME DE VISSAGE AVEC PALPEUR MECANIQUE DE PROFONDEUR
    # VEUILLEZ CHOISIR L'OPTION "CHARGEUR, MANDRIN ET MECHE POUR FICHES
    ANUBA SIMPLE" QUI SE TROUVE DANS LE TABLEAU AU FOND DU TARIF. SI VOTRE
    FICHE N'EST PAS REPERTORIEE, VEUILLEZ CHOISIR L'OPTION "OAG00000"
    # VEUILLEZ CHOISIR L'OPTION OAG0A127 POUR LES FICHES ANUBA DOUBLES

    • OAG00000     NB3
    CHARGEUR, MANDRIN ET MECHES POUR FICHES ANUBA SIMPLES NON CLASSIFIEES.
    # VEUILLEZ NOUS FAIRE PARVENIR AU MOISN 10 ECHANTILLONS DE FICHES EN
    SPECIFIANT MARQUE ET CODE ARTICLE
