Centre dusinage MASTERWOOD Winner 21.31KS
· Matricule : AABH0056
· Année : 2022
· État : Occasion
· Disponibilité : en stock
· Origine : Italie
Centre d'usinage a commande numerique a trois axes contrôles
Avec table de travail rainurée pour les usinages nesting
Caractéristiques techniques :
Table matricielle
Prééquipement pour table avec dispositifs de chargement/déchargement
Unité de déchargement des panneaux auxiliaires
Dispositif automatique de mesure de la longueur des outils
2 pompes à vide de 250 m³/h
Télécommande avec écran 7''
Protections de sécurité CE pour machine autonome
Alimentation 400 V 50/60 Hz
Unité de commande Delta avec bus Ethernet
Masterwork
Imprimante d'étiquettes adhésives Passage piece - piece usinable:
- x = 3100 mm
- y = 2150 mm
- z = 85 mm (depuis la table de la machine)
Zones de travail et courses
Courses axes:
- x = 3940 mm
- y = 2831 mm
- z = 265 mm
Vitesse axes:
- x = 80 m/min
- y = 80 m/min
- z = 20 m/min
Bati
Rigiide bati monolithique mecano-soude et nervure qui assure
Stabilite et precision dans le temps.
Chariot porte-groupes operateurs
Mouvement de l'axe x :
Pour garantir une rigidite plus importante de mouvement sur l'axe "x"
Le portique se deplace grace a deux systemes cremaillere-pignon,
Chacun d'entre eux etant relie a un moteur (axe gantry).
Mouvement de l'axe z :
Le mouvement de l'axe s'effectue au moyen de vis a
Recirculation de spheres de haute precision avec systeme de
Prechargement.
Mouvement de l' axe y
Le mouvement de l' axe se fait au moyen d'un pignon et d'une
Cremaillere. Cremaillere aux dents inclinees et rectifiees et
Realisee en acier traite;
Glissieres de deplacement :
Tous les mouvements s'effectuent sur des glissieres lineaires
Systeme de lubrification des guides a double circuit :
- axe x : lubrificationautomatique et temporisee
- axe y et z : lubrification manuelle
Motorisation
La motorisation des axes s'effectue au moyen de moteurs brushless
( sans charbon ) avec codeur absolu.
Table rainuree
La table rainuree (pas 60 mm) est une table multi-fonctionnelle
Table matrix
Butees de reference a haute rigidite
Table predisposee pour le chargement/dechargement automatique
Des panneaux
Table de travail a haute efficacite dotee de zones inferieures
De depression.
Blocage et deblocage automatique du panneau.
Systeme de prise des panneaux :
Grace a des ventouses speciales, ce systeme permet de prelever
Sur la plateforme elevatrice le panneau superieur
Dispositif d'aide au dechargement :
Permet de pousser les pieces usinees vers le dispositif de
Dechargement
Dispositif automatique de mesure de la longueur de l'outil.
Kit de deux pompes a vide de 250 m3/h
Ordinateur de poche de 7'' tft design a touches mecaniques et
Commandes tactiles
Logiciel d'optimisation nesting

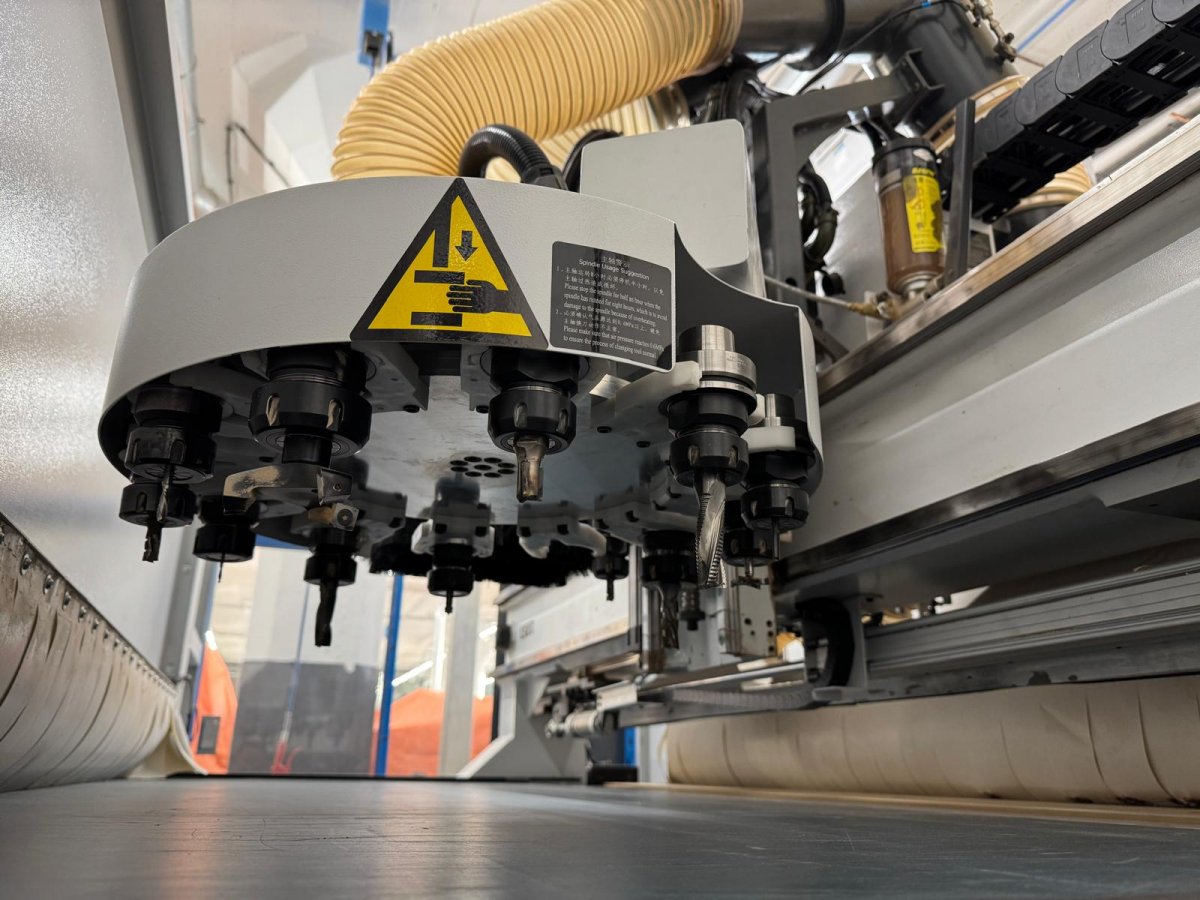

Tete de percage
Unite operatrice pour percages verticaux avec mandrins
Independants.
Tete de percage a 10 mandrins :
- 4 mandrins verticaux independants en x
- 6 mandrins verticaux independants en y
Electromandrin verticale
Monte directement sur le chariot "z"
Magasin outils rotatif a 12 positions pour le changement
En automatique de l'outil
Systeme d'exploitation : windows
Unite de controle delta avec ethercat bus - 3 axes interpoles
Masterwork version machine
Macros predefinies
Importation de fichiers en dxf
Tapis de dechargement
Tapis de dechargement pour panneaux de 3050 mm x 2100 mm
Hauteur depuis le sol : 900 mm environ avec reglage mecanique
Imprimante pour etiquettes adhesives
